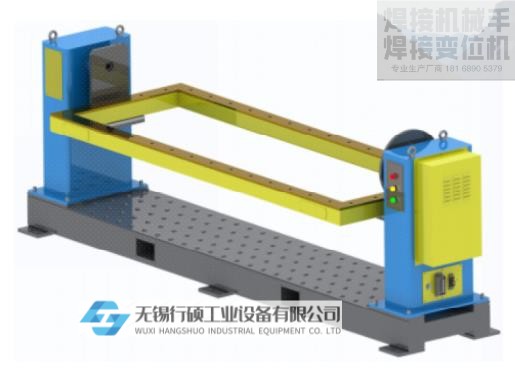

单轴首尾框架式变位机

单轴首尾框架式变位机是焊接辅助设备,适用于回转工作的焊接变位,以获得理想的加工位置和焊接速度。可与操作机、焊机配套使用,组成自动焊接中心,也可用于手工作业时的工件变位。工作台回转采用变频器无级调速,调速。遥控盒可实现对工作台的远程操作,也可与操作机、焊接机控制系统相连,实现联动操作。单轴首尾框架式变
立即咨询
18168905379
  • 产品详情
  • 联系我们

R-C (24)25.jpg单轴首尾框架式变位机是焊接辅助设备,适用于回转工作的焊接变位,以获得理想的加工位置和焊接速度。可与操作机、焊机配套使用,组成自动焊接中心,也可用于手工作业时的工件变位。工作台回转采用变频器无级调速,调速。遥控盒可实现对工作台的远程操作,也可与操作机、焊接机控制系统相连,实现联动操作。

单轴首尾框架式变位机一般由工作台回转机构和翻转机构组成,通过工作台的升降,翻转和回转使固定在工作台上的工件达到所需的焊接,装配角度,工作台回转为变频无级调速,可有满意的焊接速度。

侧倾式变位机、头尾回转式变位机、头尾升降回转式变位机、头尾可倾斜式变位机以及双回转变位机等多种形式的变位器,通过工作台的升降、回转、翻转使工件处于焊接或装配位置,可与焊接操作机等配套组成自动焊接专机,还可作为机器人周边设备与机器人配套实现焊接自动化,同时可根据用户不同类型的工件及工艺要求,配以各种变位机。

首尾框架焊接变位机是单轴焊接辅助设备,可搭配手工焊、半自动焊以及自动焊接设备,提高焊接作业的自动化水平,首尾框架焊接变位机可实现180度翻转,能够将焊缝呈现到理想的焊接位置,提高焊接精度。
产品介绍:
首尾框架焊接变位机是无锡系列的单轴焊接辅助设备,可搭配手工焊、半自动焊以及自动焊接设备,提高焊接作业的自动化水平,首尾框架焊接变位机可实现180度翻转,能够将焊缝呈现到理想的焊接位置,提高焊接精度。

产品性能:
1、具有较宽的速度范围,配备精度高的减速机,精确地控制翻转角度;
2、整体框架采用优质型材,具有良好的结构刚度;
3、适应性强,对于不同尺寸和形状的焊件都可进行翻转;
4、传动链有防行程自动锁定驱动器,以避免焊接件因重力而发生事故;
5、重复定位精度高,可以对复杂焊缝进行校正补偿;
6、整体结构应具有良好的密封性能;
7、具有良好的抗冲击性,在负载范围内实现稳定翻转。

首尾框架焊接变位机

型号

DDF-10

额定负载

1000kg

变位回转直径

1000mm

翻转角度

±180°

额定翻转速

20°/S

重复定位精度

±0.1mm

变位轴心高度

750mm

回转安全高度

150mm

供电等级

三相200V,±10% 50HZ

绝缘等级

H
